複合プリプレグ、およびスリッター・リワインダー

複合プリプレグ、およびスリッター・リワインダー

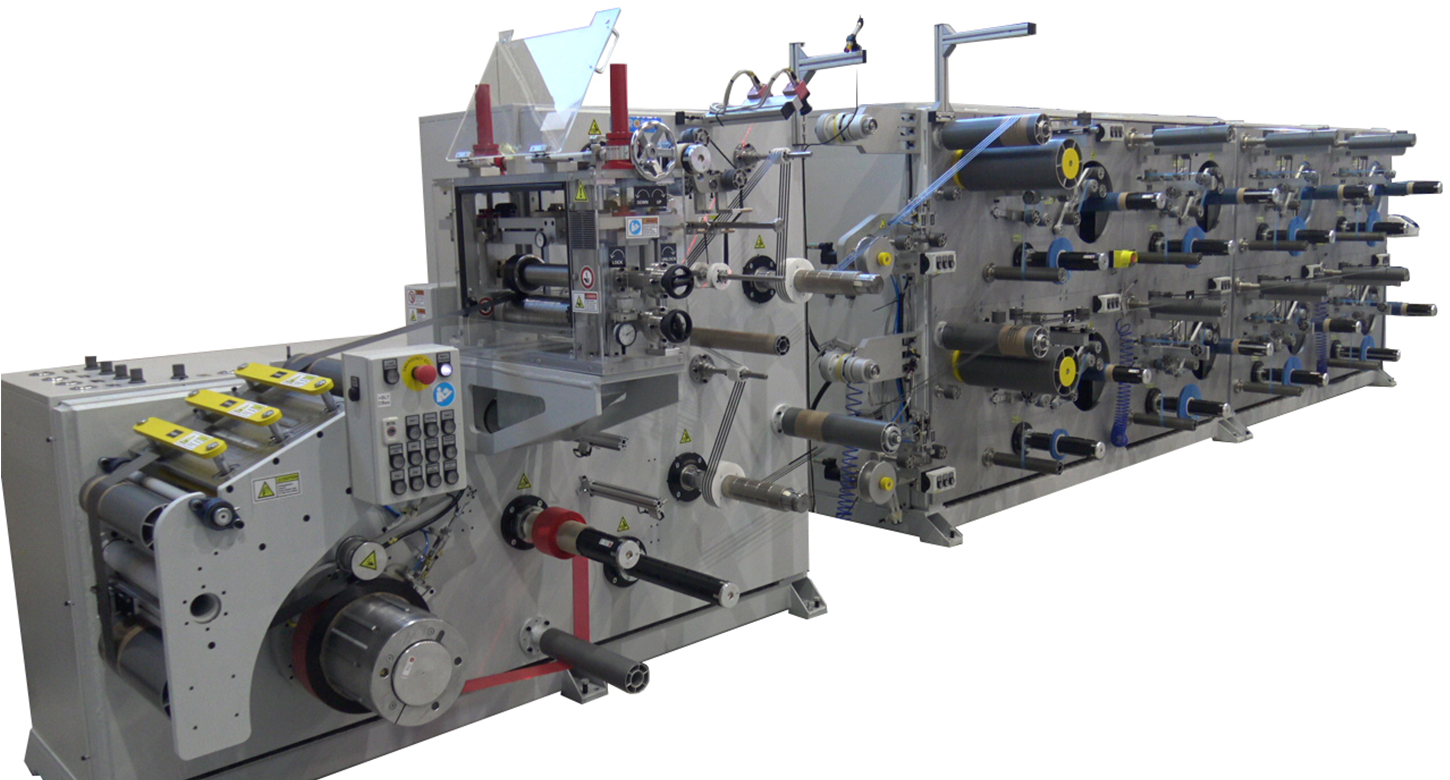

Mikrosamは、UD熱硬化性樹脂、熱可塑性樹脂、ドライファイバー、ファブリックなど、複合材プリプレグ用のさまざまなスリットおよび巻き戻し装置を製造しています。Mikrosamの装置は、サプライヤーからの幅広の原材料を、オンデマンドで幅狭のテープを作り出すことにより、お客様がコストを削減できるようにします。研究開発部門向けの小規模なスリットおよび巻き戻し装置のパイオニアです。現在、検査システムとともに、幅広複合材料を大規模に幅変換するための高いROIの完全なユニットを提供しています。



プリプレグ変換にMikrosamを選択するメリット

主な利点

• 熱硬化性および熱可塑性プリプレグテープの正確なスリット。
• スリットのアウトソーシングと比較して大幅なコスト削減。
• さまざまな幅のプリプレグテープをスリットする機能。
• スプールに巻き戻す前のスリットテープのエラーの検査と自動検出。
• 優れたクライアントサポートと支援

技術特性

• マルチフレームスプールワインダー
• ワイドスリットテープ幅：20㎜〜600㎜（ATL）
• 熱硬化性および熱可塑性UDプリプレグテープカッティング
• テープエッジガイドとレーザーアシストによるスプールポジショニング
• 狭いスリットテープ幅（AFP）：175㎜（1/8”）、6.35㎜（1/4”）、12.7㎜（1/2”） またはカスタム
• 切削精度+/- 0.125㎜

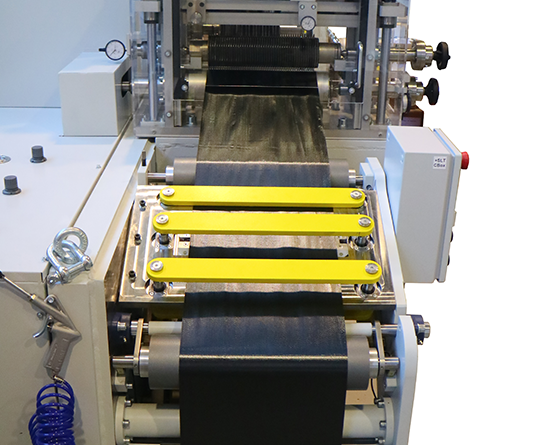

• さまざまなスリットの概念：クラッシュカット、ブレードカット、回転せん断ブレードカット
• スリットパラメータの調整と制御
• 簡単に調整可能な切断幅
• 高速交換可能なスリッティングモジュール（シャフト）
• スリット再巻取位置の数：1、2、4、8、16から48まで。

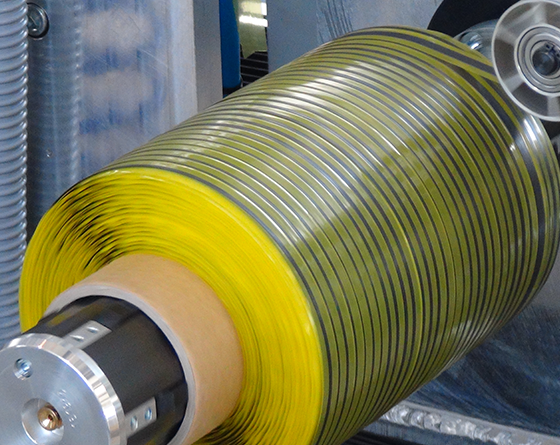

• 再巻取種類：　レベル/ステップ/テーパー巻線パターン、パンケーキコイル巻線
• 迅速な交換のための高速スプール修正システム
• スプライシング機能
• 熱硬化性スリットテープ用の剥離フィルムの挿入機能
• 最大処理速度：最大100m / min

---



Mikrosamプリプレグスリッティング＆リワインディング製品

製品

Mikrosamはスリッティング製品を提供

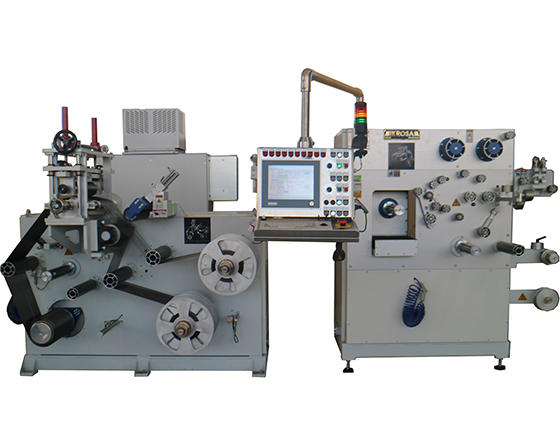

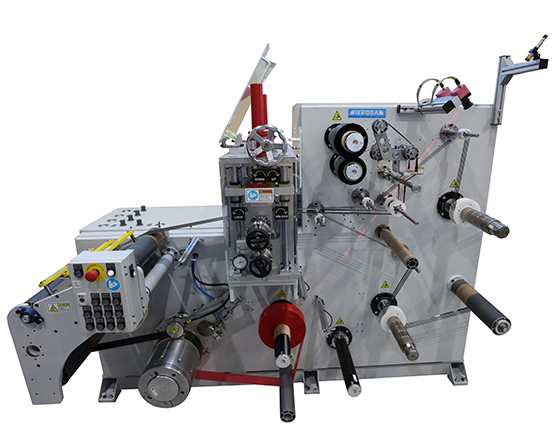

• 幅広から幅狭スリッター（600㎜から1インチまで）
• オンラインのスリットおよび巻き戻し
  48ポジションまでの300㎜から25インチ
• MikroINSPECT-オンラインスリットおよび巻き戻しの検出と検査

次のような場合の構成：

• ワンステッププロセス
  直接スリットとスプール巻き戻し
• 2ステッププロセス
  個別の独立したスプール巻き戻しユニットを使用したスリットとカセットの巻き戻し

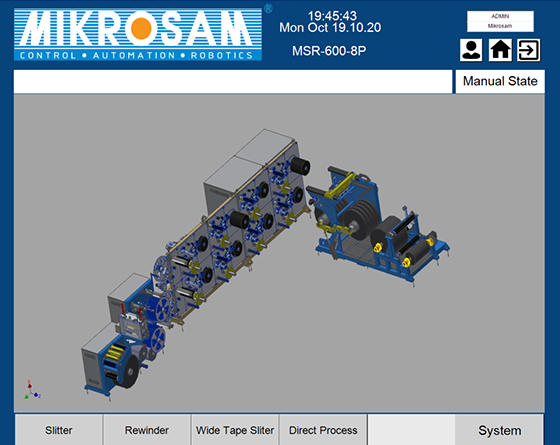

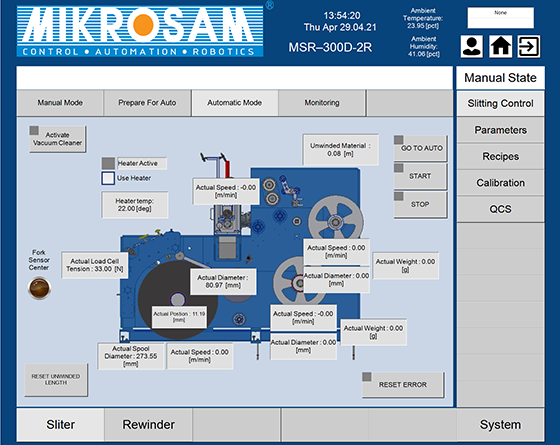

MikroSlit

変換機を制御するためのオペレーターソフトウェア

• ワインディングパラメータの設定
• ワインディング張力の制御
• 警告およびアラーム機能（テープの破損、長さ停止、直径停止）
• プリプレグの長さの測定。
• 多言語サポート
• その他の機能材料管理プログラミング

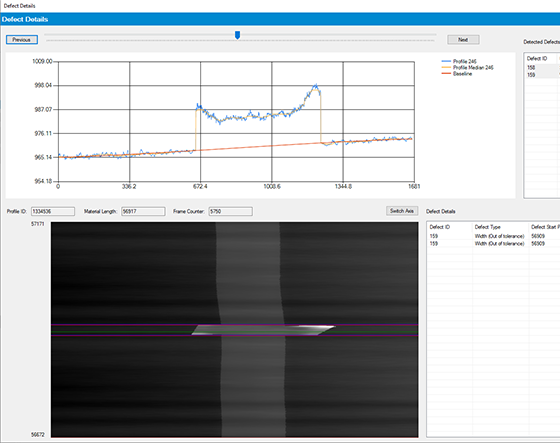

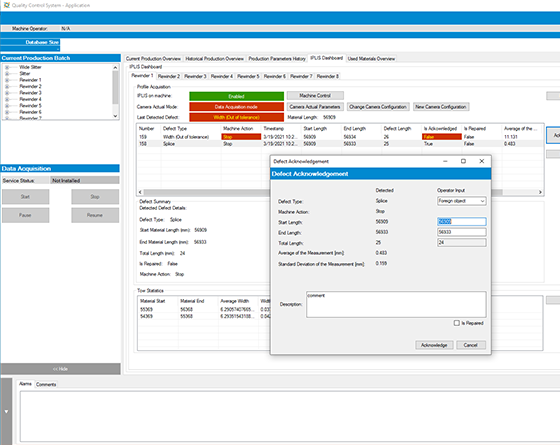

MikroInspect

自動オンライン検査システム

これは、スプールに巻き戻す前にスリットテープのエラーをオンラインで検査して自動検出するためにMikrosamによって開発された独自のテクノロジーです。これは、後の工程で自動ファイバープレースメント（AFP）または自動テープ積層装置（ATL）マシンで処理できる、高品質なエラーのないスリットテープの需要を高めるためお客様の要求による絶え間ない努力によって開発されています。
